最大循環直徑 | 750 mm | |
最大車削直徑 | 500 mm | |
棒料最大直徑 | 107 mm | |
棒料最大直徑 帶適配器 | 97 mm | |
尖端的最大工件重量 | 2500 kg | |
飛行中夾持工件的最大重量 | 250 kg |
https://www.trens.sk/sites/default/files/01_katalog_aj_small_98.pdf
https://www.trens.sk/sites/default/files/tech_list_sbl700_bez_16.pdf
一般說明

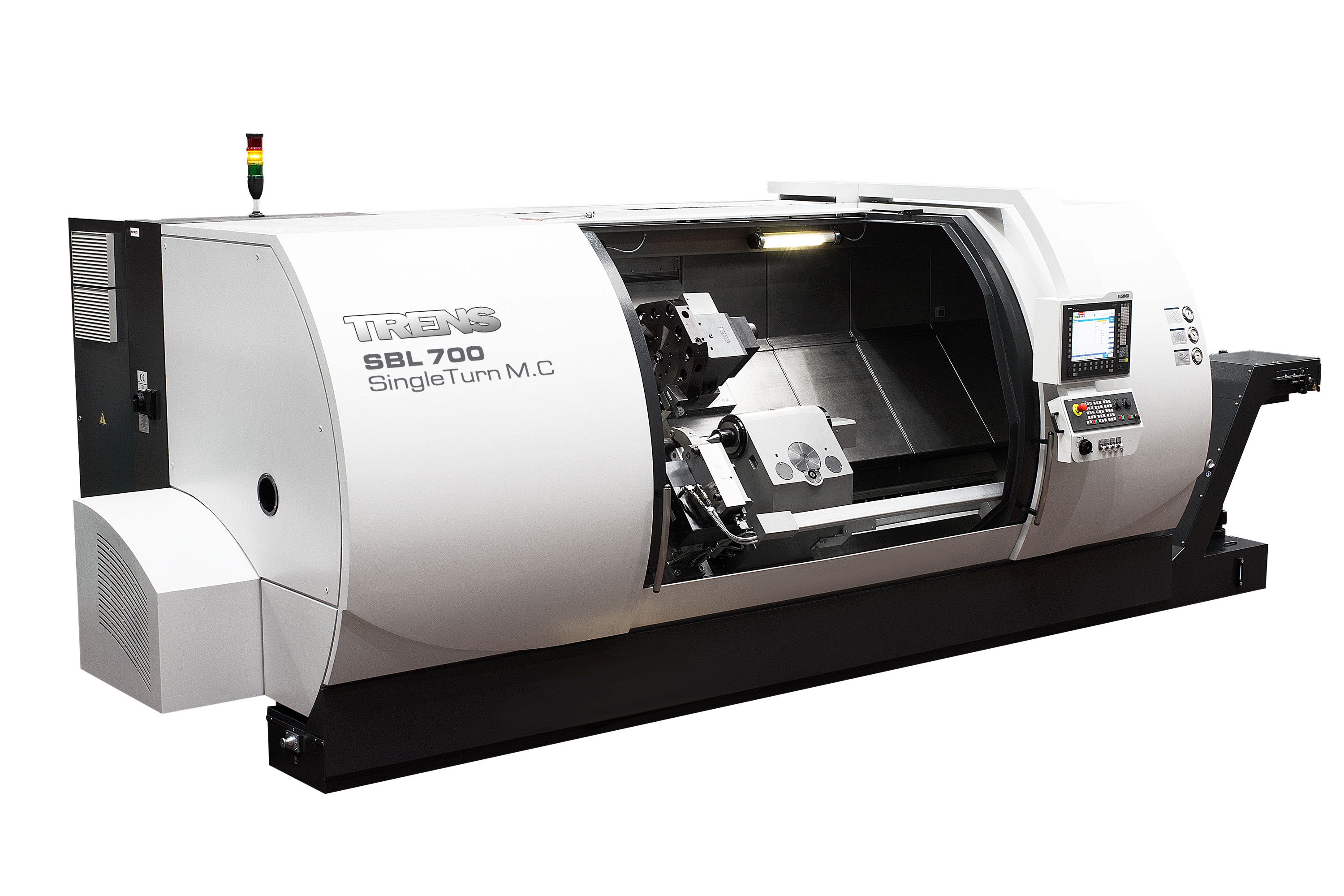

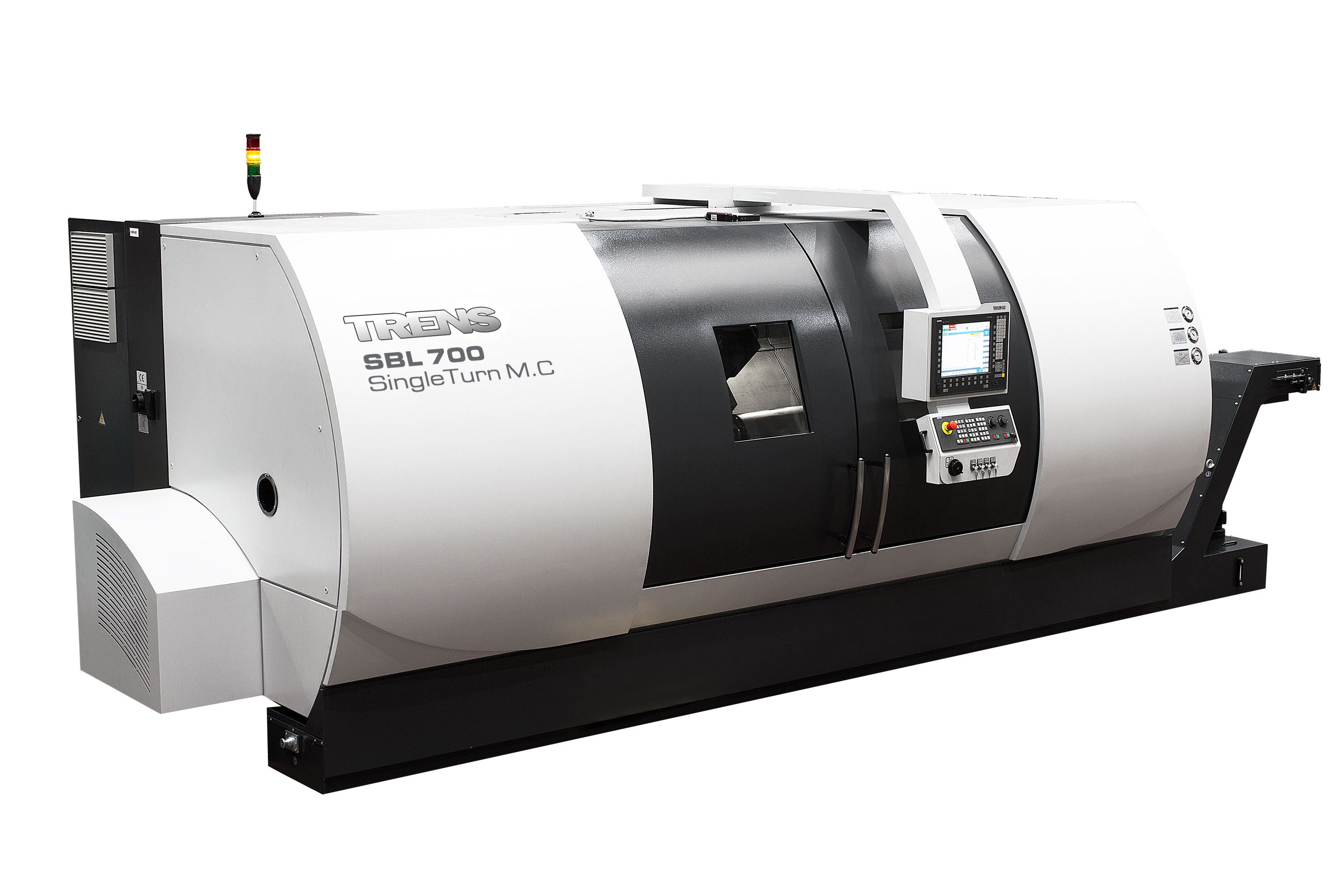

SBL 系列車削中心中最大的機床適用於機械工程的中型和大型生產,用於對複雜幾何形狀的大型零件進行高要求的加工。
它將主要應用於工程行業中處理較大法蘭或軸零件生產的技術操作,其中精度、質量和高生產效率是第一位的。
最重要的特點:
- 12 位 VDI 50 工具頭,不帶旋轉工具
- C 軸帶有單獨的伺服驅動器,以確保工件在加載切削力時的準確和穩定的位置
- 遠程診斷和數據管理
- 驅動主軸的電機功率 37kW (S1)
- 廣泛的設計和附件—— 帶夾頭或夾頭的液壓夾緊、棒料進給器、刀具測量探頭、自動開門、工作區蒸汽抽取
- 帶有加固區域的外殼——操作員安全性高
帶驅動器的支持 | ||
X軸 (VDI 50) | ||
橫撐位移範圍 | mm.min -1 | 1÷10000 |
交叉支撐的快速移動 | mm.min -1 | 16000 |
工作行程 | mm | 420 |
工作行程 帶徑向刀頭* | mm | |
Z 軸 | ||
縱向支撐位移範圍 | mm.min -1 | 1÷10000 |
縱向支撐快速推進 | mm.min -1 | 20000 |
工作行程 | mm | 2170 |
工具系統 | ||
12位軸向刀頭 用旋轉工具驅動 | ||
刀位數量 | 12 | |
驅動刀位數量 | 6 | |
刀柄夾緊直徑(根據 DIN 69880) | mm | 50 |
離合器 | B 20x17, DIN 5482 | |
最大限度。刀的橫截面 | mm | 32x32 |
驅動工具的發動機功率 | kW | 8 |
最大限度。扭矩 | Nm | 27 |
最大限度。革命 | min -1 | 2750 |
特徵
結構堅固的生產車削中心,帶有傾斜床身,用於在苛刻的多班制操作條件下進行非常精確和高效的加工。
- 可變模塊化解決方案建立在由灰口鑄鐵製成的斜床身的整體上 - 機器的高剛性和精度
- 來自知名製造商的優質組件 - 使用壽命長、可靠性高,同時保持機器的長期可重複精度
- 在我們自己的加工車間生產戰略部件,並通過 3D 測量系統對精度進行持續控制和評估
- 使用標准直線尺測量 X 軸 – 提高加工精度
- 油脂潤滑——減少對環境的影響
- 工件送料器和卸料器的無人值守自動化模式 - 降低生產成本
主要優勢
- 對形狀要求高的零件進行高精度和高效率的加工
- 具有高重複加工精度的穩定切削過程
- 遠程診斷和數據管理
- 機器的模塊化概念可以根據生產的技術要求精確組裝機器
- 該產品包括帶有 DVI 接口和旋轉工具驅動器的各種工具系統
- 廣泛的設計和附件——各種類型的夾緊裝置、棒材進給器、工件拆卸器、刀具測量探頭、自動開門、工作區蒸汽抽取
- 驅動領域的最新技術可節省電能
