Description générale

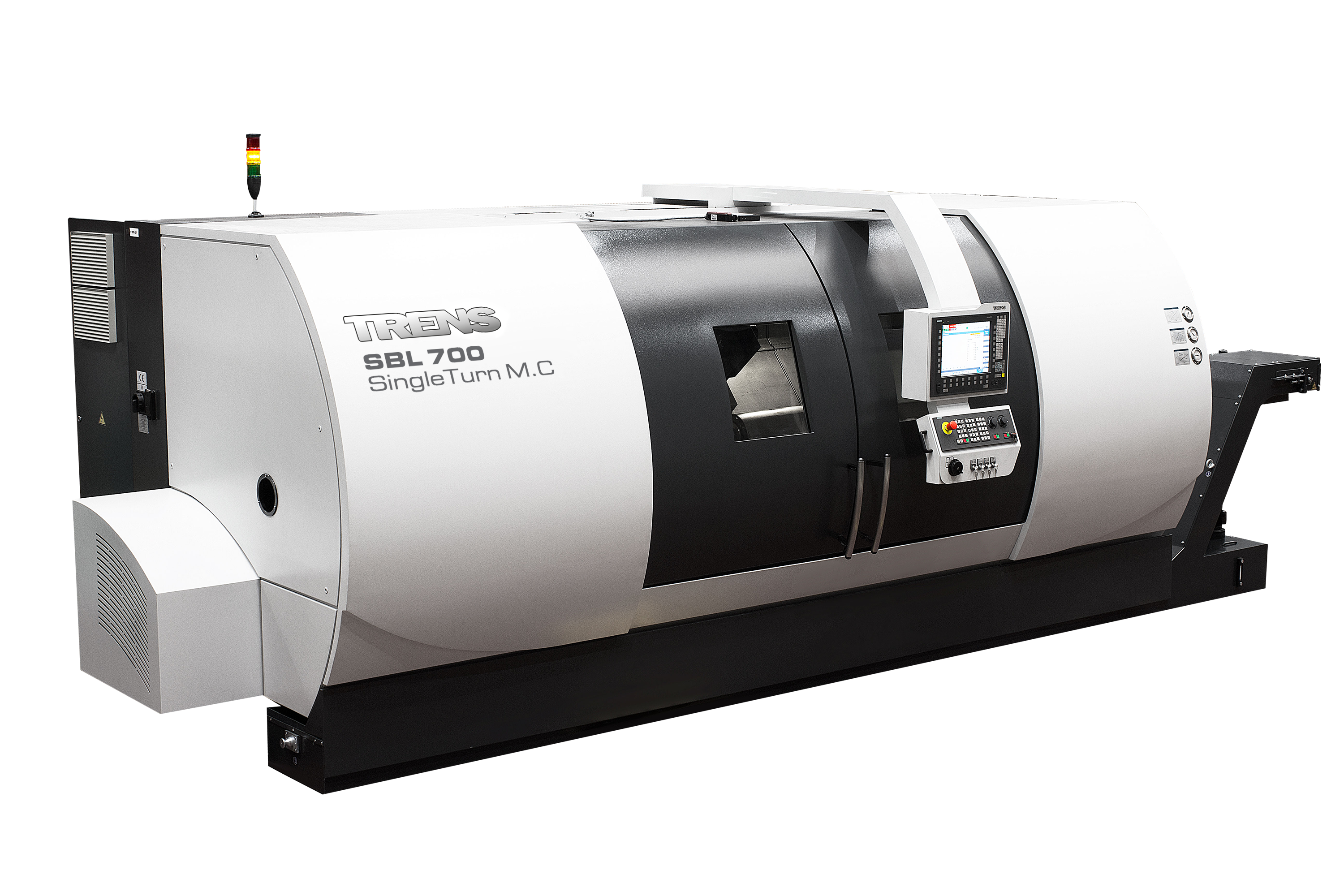

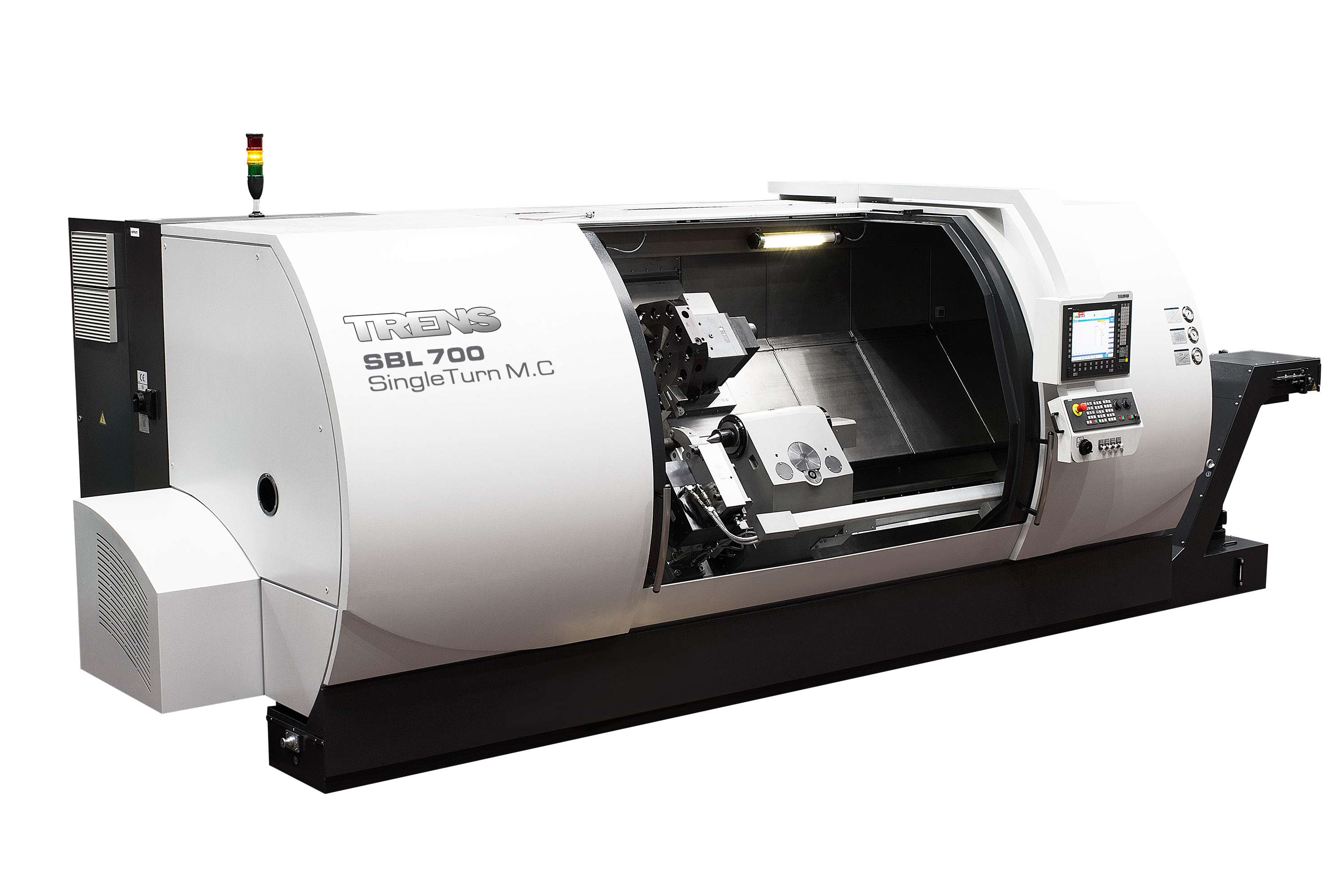

La plus grande machine de la série de centres de tournage SBL est conçue pour la production mécanique à moyenne et grande échelle pour l'usinage exigeant de composants à grande échelle de formes géométriques complexes.
Il trouve son application principalement dans les usines technologiques traitant de la production de composants à brides ou d'arbres plus grands dans l'industrie mécanique, où la précision, la qualité et la productivité élevée de la production sont primordiales.
Les caractéristiques les plus importantes :
- Porte-outil multiple à 12 positions VDI 50 sans outils rotatifs
- L'axe C avec servomoteur séparé pour assurer une position précise et stable de la pièce sous les forces de coupe
- Diagnostic à distance et gestion des données
- Puissance du moteur entraînant la broche 37 kW (S1)
- Une gamme étendue des versions et des accessoires - pinces hydrauliques avec mandrins ou pinces, ravitailleurs de barres, sondes de mesure d'outil, ouverture de porte automatique, extraction de vapeur de la zone de travail
- Couverture avec des zones renforcées - un haut degré de sécurité pour l'opérateur
Systèmes des outils | ||
Tête d'outil axiale à 12 positions et avec l'entraînement des outils rotatifs
|
||
Nombre des positions des outils | 12 | |
Nombre de positions entraînées des outils | 6 | |
Alésage de la broche (selon DIN 69880) | mm | 50 |
Accouplement | B 20x17, DIN 5482 | |
Taille d'outil admissible | mm | 32x32 |
Puissance du moteur pour l'entraînement des outils | kW | 8 |
Couple maximum | Nm | 27 |
Nombre de tours | min -1 | 2750 |
Caractéristiques
Centres de tournage de production de construction robuste avec banc incliné conçus pour un usinage de haute précision et productif dans des conditions exigeantes de fonctionnement en plusieurs équipes.
- Solution modulaire variable construite sur le banc incliné monolithique en fonte grise - grande rigidité et précision de la machine
- Composants de qualité provenant des fabricants réputés - longue durée de vie et haute fiabilité tout en maintenant la précision répétée à long terme de la machine
- Production des pièces stratégiques dans nos propres ateliers d'usinage avec contrôle continu et évaluation de la précision sur des systèmes de mesurage 3D
- Mesurage de l'axe X avec une règle linéaire en standard - précision d'usinage accrue
- Lubrification à la graisse - impact écologique réduit
- Mode automatisé sans surveillance avec ravitailleurs et convoyeurs intégrés - ainsi réduisant les coûts de production
Avantages principaux
- Usinage hautement précis et productif de pièces de forme exigeante
- Processus de coupe stable avec une grande précision d'usinage répétitif
- Diagnostic à distance et gestion des données
- Le concept modulaire de la machine permet d'assembler la machine exactement sur mesure selon les exigences technologiques de la production
- Offre des différents systèmes d'outils avec interface VDI avec entraînement d'outils rotatifs
- Une gamme étendue des versions et des accessoires - différents types de dispositifs de serrage, ravitailleurs des barres, convoyeurs des pièce, sondes de mesure de l'outil, ouverture automatique de la porte, extraction de la vapeur de la zone de travail.
- Les technologies les plus récentes dans le domaine des commandes font des économies d'énergie électrique
