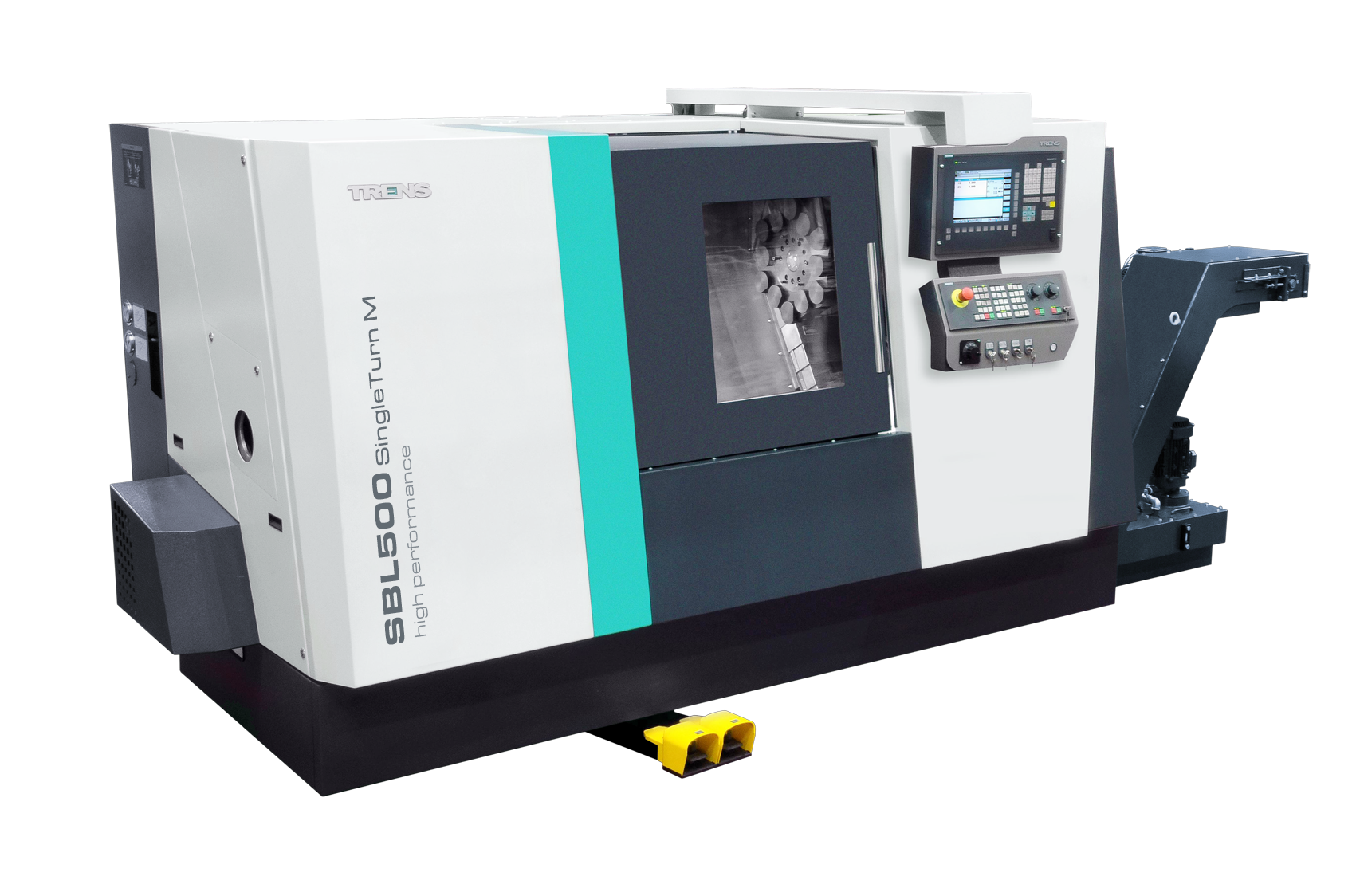

SBL500 SingleTurn M

Максимальный диаметр обработки 600 mm
Максимальный диаметр точения 410 mm
Максимальный диаметр прутковой заготовки 74/117* mm
Максимальный диаметр прутковой заготовки со вставкой в шпинделе  66/109* mm
Максимальная масса заготовки в центрах 420 kg
Максимальная масса заготовки с креплением в патроне 215 kg

* относится к специальной версии



https://www.trens.sk/sites/default/files/trens-katalog2022-en_small_42.pdf
https://www.trens.sk/sites/default/files/tech_list_sbl500_bez_12.pdf

ОПИСАНИЕ

Токарный станок с ЧПУ массивной конструкции с наклонной станиной служит не только для тяжелых черновых работ, но  и для сложных чистовых операций, требующих высокоточную обработку и качество обработанной поверхности.  Исключительная стабильность процесса резки гарантирована высокой жесткостью  отдельных компонентов станка.

Долгосрочная надежность эксплуатации предопределяет станок для круглосуточного рабочего режима в токарных мастерских с высокими требованиями  к производительности.  Дополнительная оснастка дает возможность автоматически  обрабатывать заготовки и полностью создать условия для автоматического рабочего режима.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ СТАНКА

  • 12-позиционная инструментальная головка VDI 40 без привода вращающегося инструмента
  • Дистанционная диагностика и мониторинг данных
  • Версия и с длиной обточки 1500 мм
  • Прямая индикация положения шпинделя – высокоточная внеосевая обработка заготовок больших диаметров
  • Большой выбор исполнения и оснастки – гидравлический зажим с патроном или цангами, питатели прутков, измерительные пробники инструмента, автоматическое открывание двери, система отсасывания пара рабочей зоны
  • Корпус станка с усиленными зонами - высокий уровень безопасности оператора



Суппорты с приводами
Ось X
Диапазон подач поперечного суппорта мм.мин -1 1÷10000
Ускоренная подача поперечного суппорта мм.мин -1 20000
Рабочий ход мм 270

Ось Z
Диапазон подач продольного суппорта  мм.мин -1 1÷10000
Ускоренная подача продольного суппорта мм.мин -1 24000
Рабочий ход мм 905/1655*

Инструментальные системы
12-позиционная осевая инструментальная головка с приводом вращающегося инструмента
Количество позиций инстумента 12
Количество ведомых позиций инстумента 6
Зажимный диаметр хвостовика (согласно DIN 69880) мм 40
Сцепление B 17x14, DIN 5482
Максимальное сечение резца мм 25x25
Мощность двигателя привода инструмента кВт 6,1
Максимальный крутящий момент Нм 13
Максимальная скорость вращения мин-1 4000



ОТЛИЧИТЕЛЬНЫЕ ПОКАЗАТЕЛИ

Продукционные обрабатывающие центры массивной конструкции с наклонной станиной  служат для точной и высокопроизводителъной  обработки в сложных условиях многосменного рабочего режима.

  • Универсальное сборное решение с монолитом наклонной станины из серого чугуна – высокая жесткость и точность станка.
  • Качественные компоненты от именитых изготовителей – долговечность и  полная надежность, повторное долгосрочное сохранение точности станка.
  • Самые важные компоненты производятся в собственных цехах, регулярно проверяются, точность изготовления определяет измерительная система 3D.
  • Индикация положения оси X оптической линейкой в стандартном исполнении – повышенная точность обработки.
  • Система смазки жиром  – защита окружающей среды.
  • Автоматизированный рабочий режим с питателем и уловителем деталей без вмешательства обслуживающего оператора  - экономия производственных расходов.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Высокопродуктивная,  очень точная обработка простых деталей и заготовок сложного профиля.
  • Постоянный процесс резки с высокой степенью повтора циклов обработки.
  • Дистанционная диагностика и мониторинг данных.
  • Модульная концепция станка позволяет составить станок по индивидуальному заказу согласно технологическим требованиям производства.
  • Возможность использовать различные виды инструментальных систем по стандарту VDI с приводом вращающегося инструмента.
  • Большой выбор вариантов исполнения и оснастки – разные виды зажимных устройств, питатели прутков, уловители деталей,  измерительные зонды инструмента, автоматическое открывание двери, система отсасывания пара рабочей зоны.
  • Новейшие технологии в области приводов с целью экономии электроэнергии.
