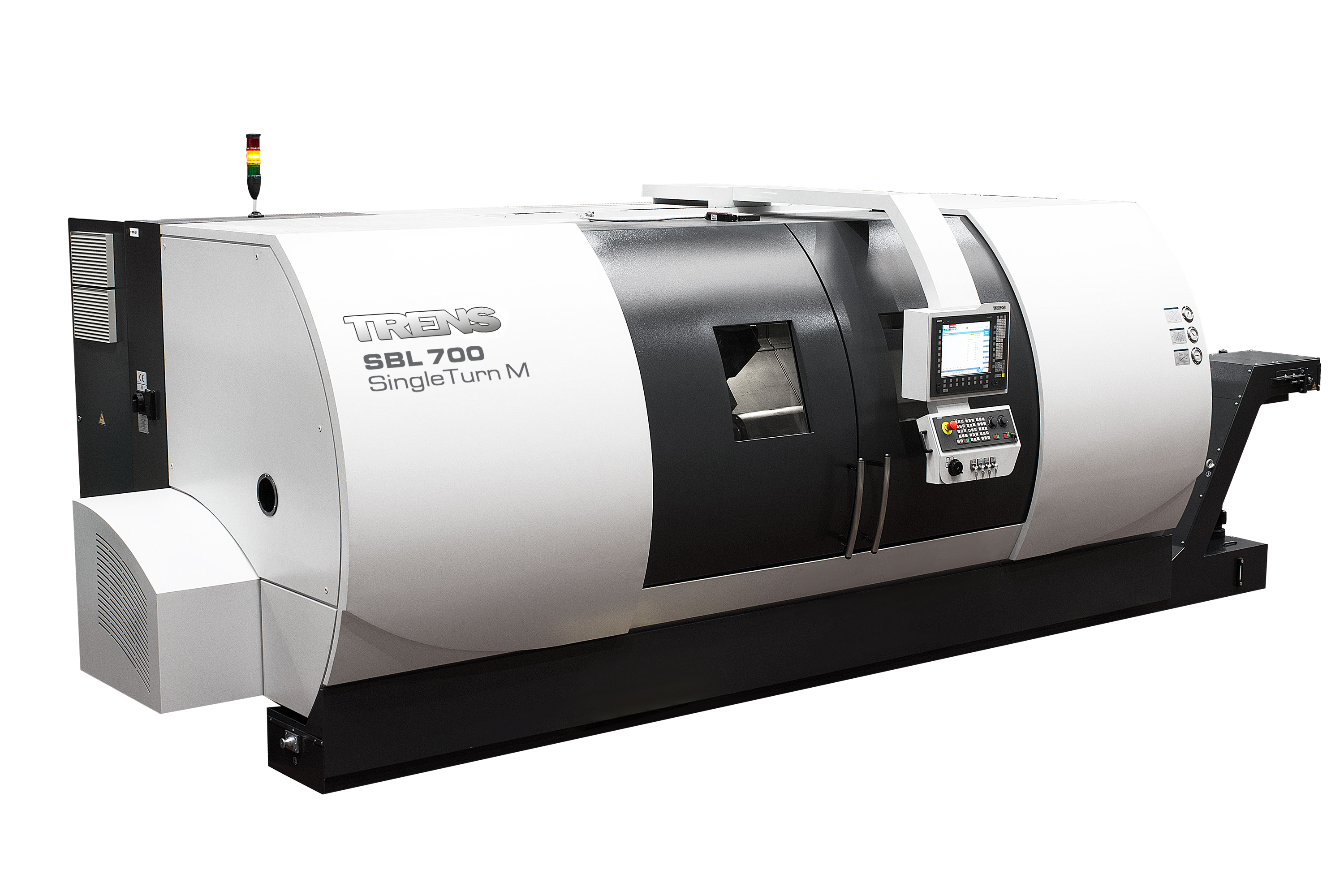

SBL700 SingleTurn M

Max Umlaufdurchmesser 750 mm
Max Drehdurchmesser 500 mm
Max Durchmesser des Stabhalbzeugs 107 mm
Max Durchmesser des Stabhalbzeugs mit Unterlegung der Spindel  97 mm
Max Gewicht des Werkstücks in Spitzen eingespannt 2500 kg
Max Gewicht des Werkstücks fliegend eingespannt 250 kg
https://www.trens.sk/sites/default/files/01_katalog_aj_small_80.pdf
https://www.trens.sk/sites/default/files/tech_list_sbl700_bez_10.pdf

BESCHREIBUNG

Die größte Maschine aus der Typenreihe SBL der CNC Drehmaschinen ist für die mittelgroße bis große Serienfertigung bei anspruchsvoller Bearbeitung der großdimensionierten Werkstücke mit komplizierten geometrischen Formen bestimmt.

Sie findet ihre Anwendung vor allem bei verfahrenstechnischen Anwendungen, die sich mit der Produktion von größeren, flansch-, oder wellenförmigen Teilen in der Maschinenbauindustrie befassen, wo Genauigkeit, Qualität und hohe Produktivität im Vordergrund stehen.

WICHTIGSTE MERKMALE:

  • 12-Position-Werkzeugkopf VDI 50 ohne Antrieb der Rotationswerkzeuge
  • Ferndiagnostik und Datenverwaltung
  • Leistung des Spindelantriebsmotors 37kW (S1)
  • Breite Palette der Zubehörteile –  hydraulische Einspannung mit Futter oder Zangen, Stabvorschub, Meßsonden des Werkzeugs,
  • Ummantelung mit verfestigten Zonen - hohe Stufe der Bediensicherheit



Schlitten mit Antrieben
X- Achse (VDI 50)
Vorschubbereich des Querschlittens mm.min -1 1÷10000
Schnellvorschub des Querschlittens mm.min -1 16000
Arbeitshub  mm 420

Z- Achse
Vorschubbereich des Längsschlittens mm.min -1 1÷10000
Schnellvorschub des Längsschlittens mm.min -1 20000
Arbeitshub mm 2170
Arbeitshub mit radialem Werkzeugkopf* mm

Werkzeugsysteme

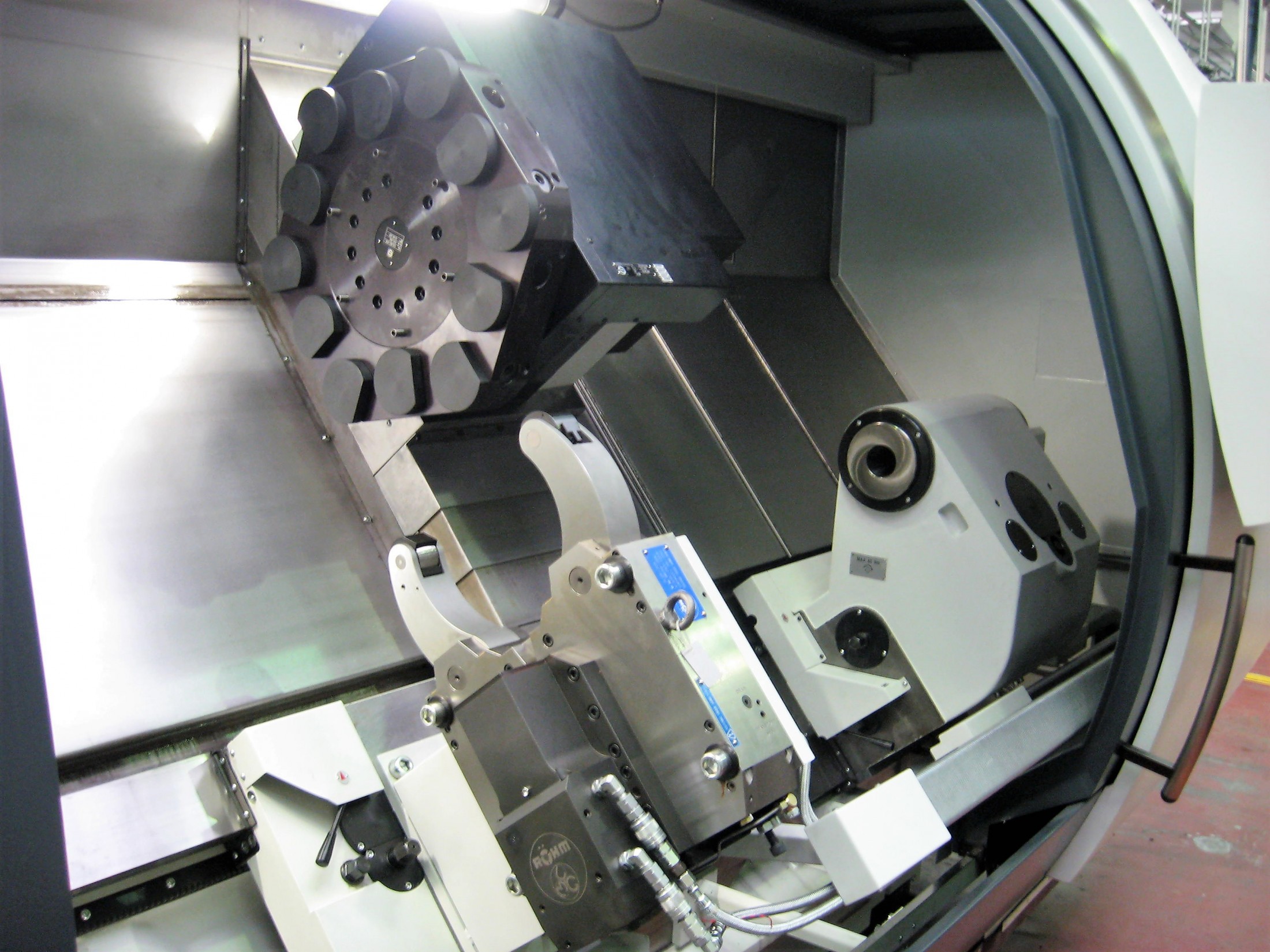

12-Position axialer Werkzeugkopf mit Antrieb der Rotationswerkzeuge
Anzahl der Werkzeugpositionen 12
Anzahl der angetriebenen Werkzeugpositionen 6
Einspanndurchmesser des Schaftes (nach DIN 69880) mm 50
Kupplung  B 20x17, DIN 5482
Max. Drehmeißel-Durchmesser mm 32x32
Leistung des Werkzeug-Antriebsmotors kW 8
Max. Drehmoment Nm 27
Max. Drehzahlen min -1 2750



Charakteristische Merkmale

Produktionsdrehzentren in robuster Bauweise mit Schrägbett für hochpräzise und produktive Bearbeitung im anspruchsvollen Mehrschichtbetrieb.

  • Variable Baukastenlösung aufgebaut auf einem monolithischen Schrägbett aus Grauguss – hohe Steifigkeit und Präzision der Maschine
  • Qualitätskomponenten namhafter Hersteller – lange Lebensdauer und hohe Zuverlässigkeit bei langfristiger Wiederholgenauigkeit der Maschine
  • Herstellung strategischer Teile in unseren eigenen Maschinenhallen mit kontinuierlicher Kontrolle und Genauigkeitsbewertung auf 3D-Messsystemen
  • X-Achsen-Messung mit einem linearen Lineal als Standard – erhöhte Bearbeitungsgenauigkeit
  • Fettschmierung – geringere Umweltbelastung
  • Unbeaufsichtigter automatisierter Modus mit Werkstückzuführung und - entnahme – Reduzierung der Produktionskosten

Hauptvorteile


  • Hochpräzise und produktive Bearbeitung formanspruchsvoller Teile
  • Stabiler Schneidprozess mit hoher Wiederholgenauigkeit der Bearbeitung
  • Ferndiagnostik und Datenverwaltung
  • Das modulare Konzept der Maschine ermöglicht es Ihnen, die Maschine exakt nach Maß entsprechend den technologischen Anforderungen der Produktion zusammenzustellen
  • Angebot verschiedener Werkzeugsysteme mit VDI-Schnittstelle mit Rotationswerkzeugantrieb
  • Große Auswahl an Ausführungen und Zubehör - verschiedene Arten von Spannvorrichtungen, Stangenschiebern, Werkstückabnehmern, Messsonden  des Werkzeugs, automatische Türöffnung, Absaugung von Dampf aus dem Arbeitsbereich
  • Neueste Antriebstechnologien zur Stromeinsparung
