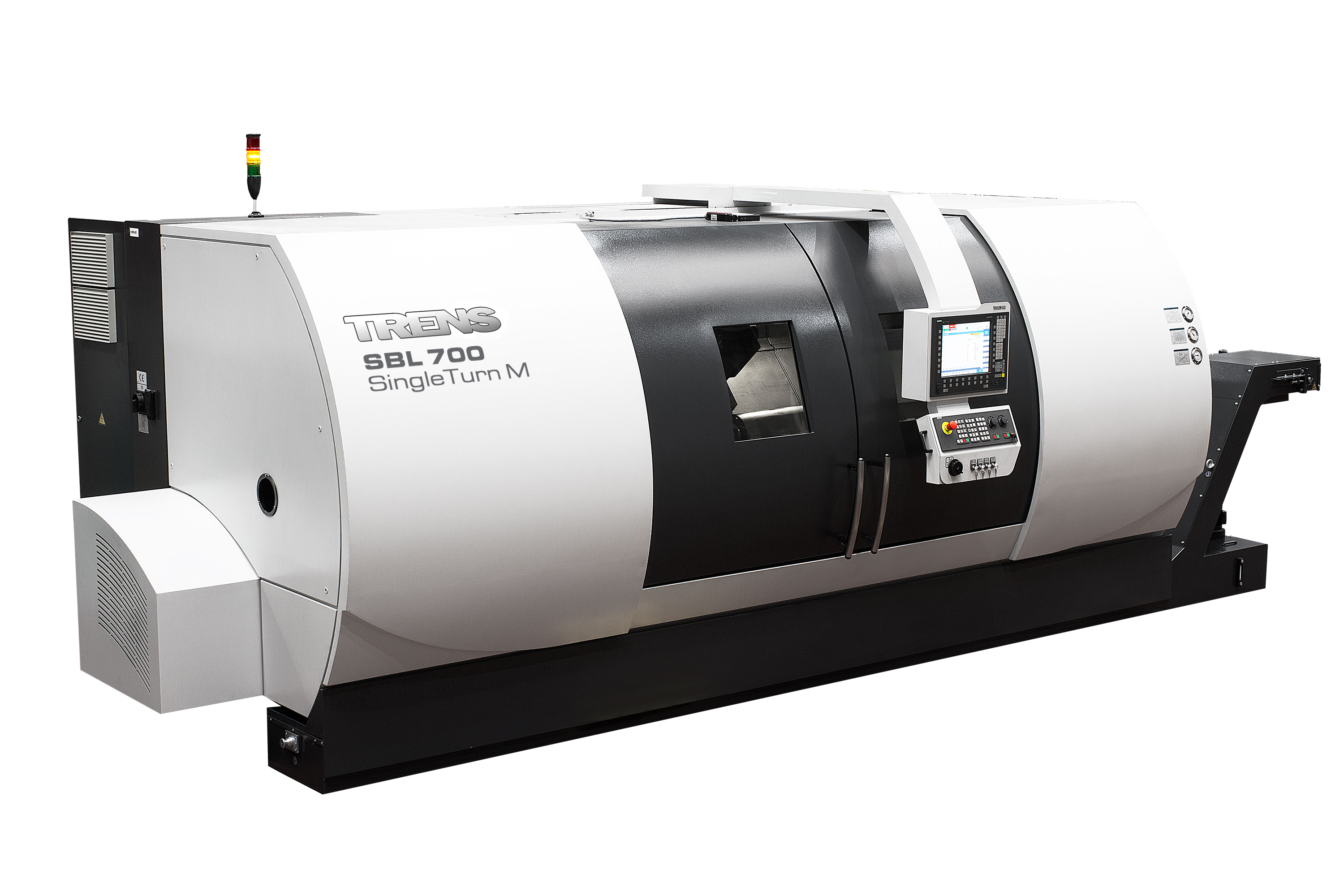

الوصف العام
تعتبر من أكبر الآلات التي تم تصميمها من سلسلة SBL لمراكز الخراطة المستخدمة للإنتاج المتوسط إلى المتسلسل بكميات كبيرة لتصنيع الأجزاء ذات الأشكال الهندسية الكبيرة والمعقدة.
يتم استخدامها بشكل أساسي في المصانع التكنولوجية التي تقوم بإنتاج مشغولات الانابيب والقضبان من الحجم الكبير حيث تكون الدقة والجودة وإنتاجية الإنتاج العالية في الدرجة الأولى.
أهم الخصائص:
- 12 موضعًا لرأس المخرطة VDI 50 بدون الحاجة الى تشغيل أدوات القطع الدوارة
- التشخيص وإدارة البيانات عن بعد
- قوة المحرك الذي يدير المغزل 37 كيلو واط(S1)
- مجموعة واسعة من التصميمات وملحقاتها - أنواع مختلفة من أجهزة التثبيت ومغذيات القضبان وملاقط المشغولات
- مجسات قياس ادوات القطع وفتح الباب تلقائيًا وامتصاص البخار من منطقة العمل
- تغطية واقية مقواة – المحافظة على سلامة عمال التشغيل بدرجة عالية
المحركات الداعمة | |||
محور – X (VDI 50) | |||
نطاق الإزاحة العرضية | ملم/دقيقة -1 | 1÷10000 | |
سرعة الإزاحة العرضية | ملم/دقيقة -1 | 16000 | |
الشوط التشغيلي | ملم | 420 | |
الشوط التشغيلي برأس المخرطة نصف القطري بأدوات القطع * | ملم | ||
محور – Z | |||
نطاق الإزاحة العرضية | ملم/دقيقة -1 | 1÷10000 | |
سرعة الإزاحة العرضية | ملم/دقيقة -1 | 20000 | |
الشوط التشغيلي | ملم | 2170 | |
الشوط التشغيلي برأس المخرطة نصف القطري بأدوات القطع * | ملم | ||
أنظمة أدوات القطع | |||
رأس المخرطة المحوري بأدوات القطع ذي 12 موضعًا مع محرك إدارة أدوات القطع الدوارة | |||
عدد مواضع أدوات القطع | 12 | ||
عدد مواضع أدوات القطع المدارة | 6 | ||
قطر عرقوب التثبيت (وفقًا لـ DIN 69880) | ملم | 50 |
المميزات
مخارط تشغيل ذات بناء قوي مع قاعدة مائلة مصممة للقطع عالي الدقة وعالية الإنتاجية في الظروف الصعبة للتشغيل متعدد الورديات.
- حل معياري متغير البناء للآلة على سرير مائل متآلف مصنوع من الحديد الزهر الرمادي - صلابة ودقة عالية للآلة
- أجزاء المخرطة عالية الجودة من الشركات المصنعة ذات السمعة الطيبة - عمر طويل وموثوقية عالية مع الحفاظ على دقة متكررة طويلة المدى للآلة
- إنتاج الأجزاء الإستراتيجية في ورش الآلات الخاصة بنا مع الفحص المستمر وتقييم الدقة على أنظمة القياس ثلاثية الأبعاد
- قياس المحور × بمسطرة خطية كمعيار - زيادة دقة التشغيل
- التزييت بالشحوم - تقليل الأثر على البيئة الحياتية
- نظام تلقائي لا يحتاج الى شخص للتشغيل وهذا النظام مزود بمغذيات قضبان التشغيل - مما يقلل من تكاليف الانتاج
الأولويات الرئيسية
- معالجة عالية الدقة وإنتاجية للمشغولات التي تتطلب الشكل بدقة عالية
- عملية قطع مستقرة مع دقة تصنيع عالية مكررة
- التشخيص عن بعد وإدارة البيانات
- المفهوم المعياري للآلة يساعد على تجميع الآلة بدقة للقياس وفقًا للمتطلبات التكنولوجية للإنتاج
- عرض أنظمة أدوات القطع المختلفة بواجهة VDI مع محرك إدارة أدوات القطع
- مجموعة واسعة من التصميمات وملحقاتها - أنواع مختلفة من أجهزة التثبيت ومغذيات القضبان وملاقط المشغولات ومجسات قياس ادوات القطع وفتح الباب تلقائيًا وامتصاص البخار من منطقة العمل
- أحدث التقنيات في مجال توفير الكهرباء عند التشغيل
