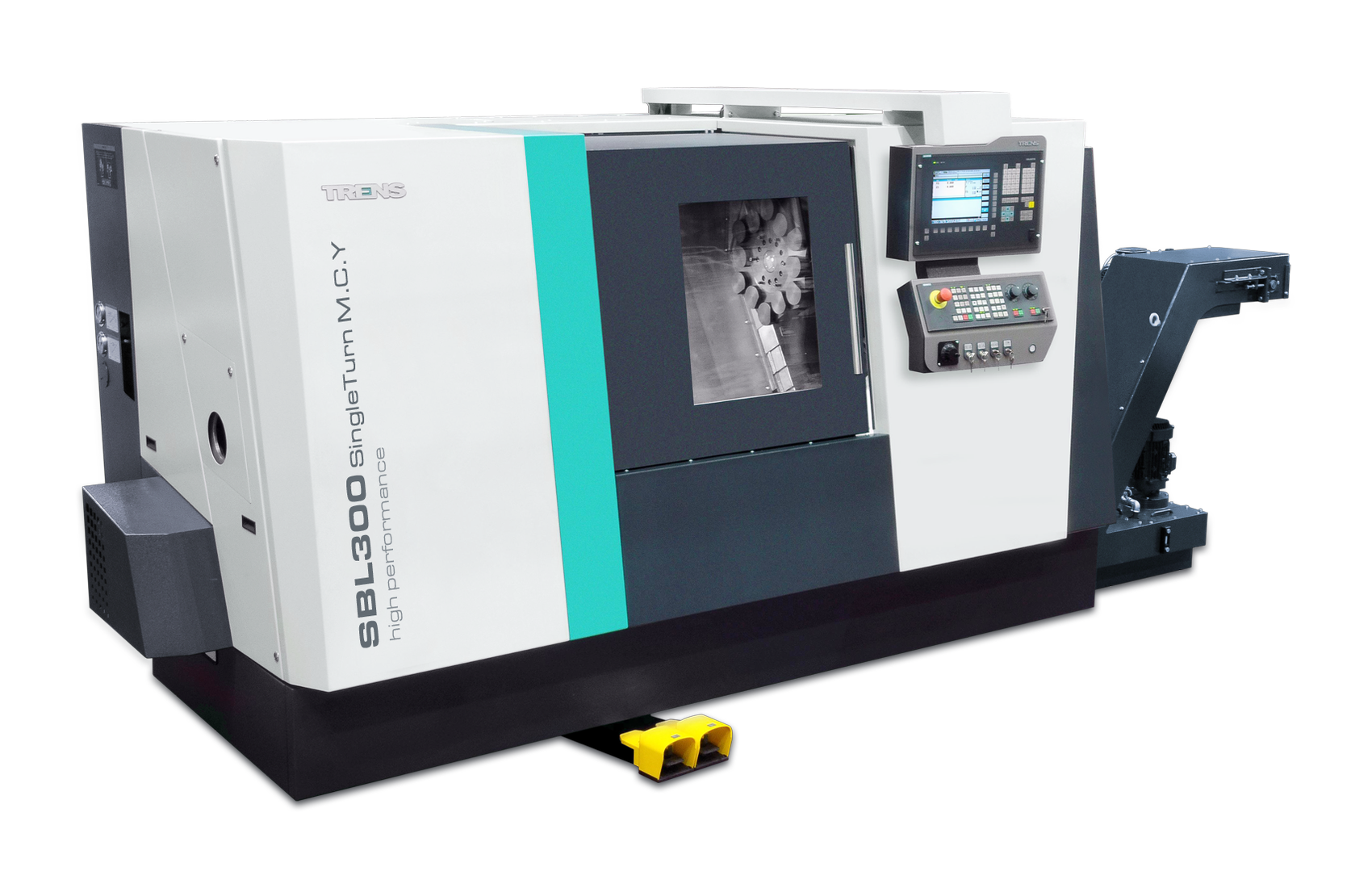

SBL300 SingleTurn M.C.Y

  1. مخارط اوتوماتيكية CNC ومراكز الخراطة
  2. SBL300 SingleTurn M.C.Y
  3. SBL300 SingleTurn M.C.Y
أقصى قطر للدوران​ 530 ملم
أقصى قطر تشغيلي​ 260 ملم
طول الدوران في الظرف والغراب ​ 500 ملم
أقصى قطر للمشغولة الخام ​​  42*/51/74* ملم
أقصى وزن للمشغولة على نقاط التثبيت​                      200 كغم
أقصى وزن للمشغولة المثبت   80 كغم

*  ينطبق على المنتجات الخاصة

https://www.trens.sk/sites/default/files/01_katalog_aj_small_111.pdf
https://www.trens.sk/sites/default/files/tech_list_sbl300_bez_37.pdf

الوصف العام

تم تصميم الآلة للإنتاج المتسلسل المتوسط وبكميات كبيرة لتصنيع الأجزاء ذات الأشكال الهندسية البسيطة والمعقدة. تساهم الآلة بشكل كبير في زيادة الإنتاجية مع تقليل تكاليف الاستثمار بشكل كبير.

أهم الخصائص:

  • تنوع النظام المعياري لتجميع الآلات وفقًا للمتطلبات التكنولوجية للعميل
  • 12 موضعًا لرأس المخرطة VDI 30 بدون الحاجة الى تشغيل أدوات القطع الدوارة
  • ذات مغازل كهربائية
  • المحور C مع محرك سيرفو منفصل لضمان وضع المشغولة بدقة وثبات عند الإجهاد بقوى القطع
  • التشخيص عن بعد وإدارة البيانات
  • مجموعة واسعة من التصميمات وملحقاتها - أنواع مختلفة من أجهزة التثبيت ومغذيات القضبان وملاقط المشغولات ومجسات قياس أدوات القطع وفتح الباب تلقائيًا وامتصاص البخار من منطقة العمل



 محور  – C
التحكم المستمر ° 0-360 po 0,001
الحد الأقصى لسرعة دوران المغزل دورة/دقيقة-1 40/36*/32*
عزم الدوران S1 ملم 410/450*/500*

محور – Z
نطاق الإزاحة العرضية ملم/دقيقة -1 1÷10000
سرعة الإزاحة العرضية ملم/دقيقة -1 30000
الشوط التشغيلي ملم 550
الشوط التشغيلي برأس المخرطة نصف القطري بأدوات القطع * ملم 485*



المميزات

مخارط تشغيل للإنتاج وذات بناء قوي مع قاعدة مائلة مصممة للقطع عالي الدقة وعالية الإنتاجية في الظروف الصعبة للتشغيل متعدد الورديات.

  • حل معياري متغير لبناء الآلة على سرير مائل متآلف مصنوع من الحديد الزهر الرمادي - صلابة ودقة عالية للآلة
  • أجزاء المخرطة عالية الجودة من الشركات المصنعة ذات السمعة الطيبة - عمر طويل وموثوقية عالية مع الحفاظ على دقة متكررة طويلة المدى للآلة
  • إنتاج الأجزاء الإستراتيجية في ورش الآلات الخاصة بنا مع الفحص المستمر وتقييم الدقة على أنظمة القياس ثلاثية الأبعاد
  • قياس المحور × بمسطرة خطية كمعيار - زيادة دقة التشغيل
  • التزييت بالشحوم - تقليل الأثر على البيئة الحياتية
  • نظام تلقائي لا يحتاج الى شخص للتشغيل وهذا النظام مزود بمغذيات قضبان التشغيل - مما يقلل من تكاليف الانتاج

  الأولويات الرئيسية

  • معالجة عالية الدقة وإنتاجية للمشغولات التي تتطلب الشكل بدقة عالية
  • عملية قطع مستقرة مع دقة تصنيع عالية مكررة
  • التشخيص عن بعد وإدارة البيانات
  • المفهوم المعياري للآلة يساعد على تجميع الآلة بدقة للقياس وفقًا للمتطلبات التكنولوجية للإنتاج
  • عرض أنظمة أدوات القطع المختلفة بواجهة VDI مع محرك إدارة أدوات القطع مع محور Y ايضاً
  • مجموعة واسعة من التصميمات وملحقاتها - أنواع مختلفة من أجهزة التثبيت ومغذيات القضبان وملاقط المشغولات ومجسات قياس ادوات القطع وفتح الباب تلقائيًا وامتصاص البخار من منطقة العمل
  • أحدث التقنيات في مجال توفير الكهرباء عند التشغيل
