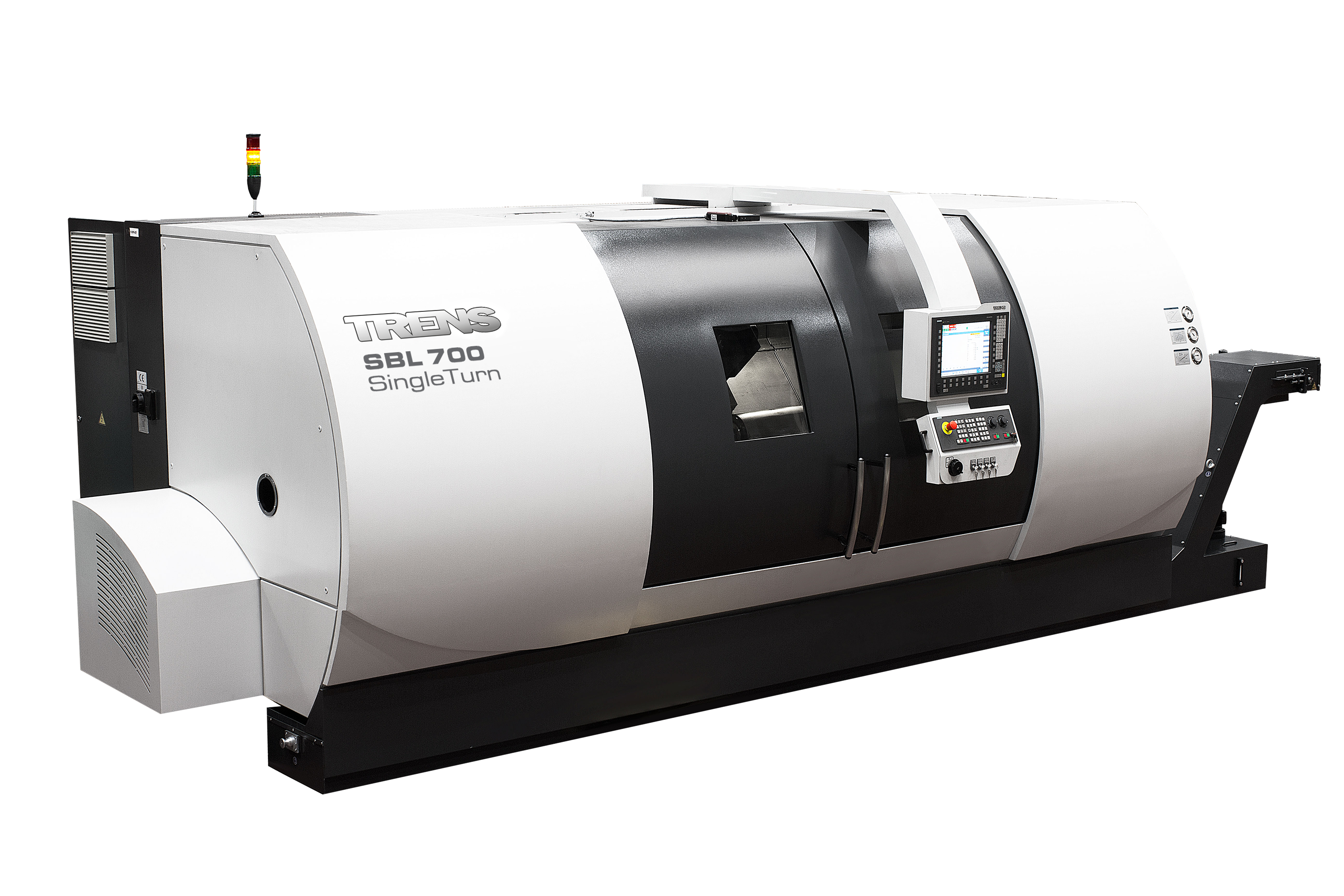

SBL700 SingleTurn

  1. SBL700 SingleTurn
  2. SBL700 SingleTurn
Maksimum çevirme çapı 750 mm
Maksimum tornalama çapı 500 mm
Bar kapasitesi maks. çapı 107 mm
Torna aracı kol ile bar kapasitesi  97 mm
Merkezde maksimum iş parçası ağırlığı 2500 kg
Sarkan iş parçasının maksimum ağırlığı 250 kg
https://www.trens.sk/sites/default/files/01_katalog_aj_small_59.pdf
https://www.trens.sk/sites/default/files/tech_list_sbl700_bez_0.pdf

Açıklam

SBL serisi tornalama makineleri ailesinin en büyük makinesi olarak, karmaşık geometrik şekillerdeki büyük boyutlu parçaların orta ve büyük çaplı seri üretimi için tasarlanmıştır.

Hassasiyet, kalite ve yüksek üretim verimliliğinin önce geldiği daha büyük mühendislik endüstrisindeki flanşlı veya şaft bileşenlerinin üretimi ile uğraşan teknolojik tesislerde kullanıma uygundur.


Genel özellikler:

  • Canlı takım olmayan 12 istasyonlu VDI 50 takım taret sistemi
  • Uzaktan tanımlama ve veri yönetimi
  • Ana iş mili motor gücü 37kW (S1)
  • Geniş uygulama ve aksesuar yelpazesi – aynalı veya pensli hidrolik sıkıştırma, çubuk besleyiciler, parça yakalayıcılar, prob ölçüm, otomatik kapı açma, buhar tahliye sistemi
  • Güçlendirilmiş kapaklar – yüksek seviyede operatör güvenliği



Tahrikli çapraz kızak
X ekseni (VDI 50)
Çapraz kızak besleme aralığı mm.dak -1 1÷10000
Çapraz kızak hızlı besleme mm.min -1 16000
Çalışma miktarı mm 420

Z ekseni
Boyuna kızak besleme aralığı mm.dak -1 1÷10000
Boyuna kızak hızlı besleme mm.min -1 20000
Çalışma miktarı mm 2170
Radyal taret çalışma mesafesi*
 mm

Takım sistemleri

12 istasyonlu takım taret

Pozisyon sayısı  12
Takım çapı (DIN 69880'e göre) mm 50
Kater ölçüleri mm 32x32



Diğer özellikler

Çok vardiyalı çalışmanın zorlu koşullarında yüksek hassasiyet ve verimli işleme için tasarlanmış, eğimli yataklı yüksek rijitli yapıya sahip CNC torna tezgahı.

  • Dökme demirden yekpare eğimli yatağa dayalı değişken takım – sağlamlık ve hassasiyet
  • Tanınmış üreticilerden kaliteli bileşenler – makine hassasiyetinin korunmasının yanı sıra uzun kullanım ömrü ve güvenilirlik
  • 3D ölçüm cihazları ile sürekli kontrol ve doğruluk değerlendirmesi ile stratejik bileşenlerin kendi tesislerimizde üretimi
  • Standart olarak lineer cetvelle X ekseni ölçümü - gelişmiş işleme hassasiyeti
  • Gresle yağlama – çevreye daha duyarlı
  • İş parçası besleyiciler ve toplayıcılar ile gözetimsiz otomatik mod - üretim maliyetlerini düşürür

Ana avantajlar

  • Basit ve karmaşık şekilli iş parçalarının yüksek hassasiyet ve verimli işlenmesi
  • Yüksek tekrarlanabilir işleme doğruluğu ile sabit kesme işlemi
  • Uzaktan tanımlama ve veri yönetimi
  • Makinenin modüler değişken yapısı, üretimin teknolojik gereksinimlerine göre özel olarak kuruluma olanak tanır
  • Canlı takım olmayan VDI takım taret sistemi
  • Geniş uygulama ve aksesuar yelpazesi – aynalı veya pensli hidrolik sıkıştırma, çubuk besleyiciler, parça yakalayıcılar, prob ölçüm, otomatik kapı açma, buhar tahliye sistemi
  • Elektrik tasarrufu için en son tahrik teknolojileri
