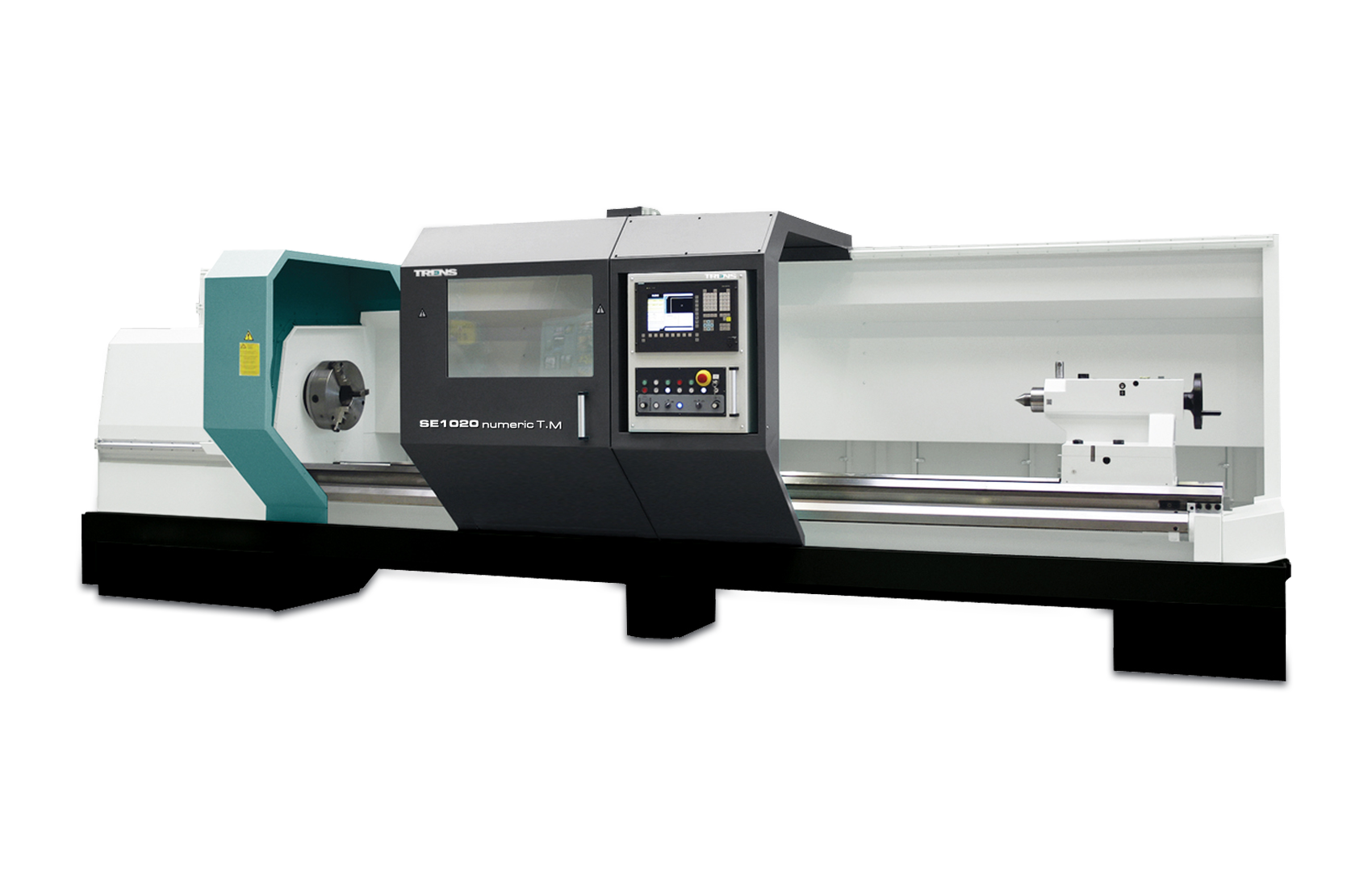

SE1020 Numeric T.M

أقصى قطر للدوران​ 1020 ملم
أقصى قطر دوران فوق الشريحة 740 ملم
ارتفاع الأطراف فوق السرير 509 ملم
الحد الأقصى لقطر المشغولة الخام  130 ملم
لحد الأقصى لوزن المشغولة عند نقاط التثبيت – عند سرعة دوران 100 دورة/دقيقة             3500 كغم
الحد الأقصى لوزن المشغولة المثبتة – عند سرعة دوران 100 دورة/دقيقة 250 كغم
https://www.trens.sk/sites/default/files/trens-katalog2022-en_small_207.pdf
https://www.trens.sk/sites/default/files/data_sheet_comming_soon_48.docx

الوصف العام

تعتبر مخرطة  SE1020 Numeric T.M آلة من فئة المخارط المركزية CNC المصممة لتصنيع الأجزاء الدوارة الكبيرة بقطر تشغيل يصل إلى 1020 مم.
يمكن استخدامها لتشغيل الأسطح الخارجية والداخلية الأسطوانية والمخروطية والمعقدة وبالطبع جميع أنواع اللوالب.

بجمع عمليات الحفر والطحن يمكن تشغيل المشغولات المعقدة وذات الاشكال الهندسية المعقدة مادة القضبان والمطروقات ومواد القطع. يتسم استخدام هذه الآلة على نطاق واسع في عمليات الخراطة لصناعات الغاز والنفط والمياه.

أهم الخصائص:

  • آلة مثالية للمستخدم الذي ينتقل من نظام UHS التقليدي النظام CNC يتم التحكم فيها باستخدام الحاسب الآلي
  • خدمة سهلة ومريحة
  • عمر خدمة طويلة مع الحفاظ على دقة تصنيع عالية
  • رأس الظرف والغراب مع علبة تروس ذات سرعتين – يمكن تشغيل المشغولات ذات القطر الكبير
  • تبديل تروس أوتوماتيكي مباشرة في الدورة
  • محامل مملوءة بالشحوم بعمر أبدي - تكاليف تشغيل منخفضة
  • تحديد مباشر لموضع الرأس - دقة عالية عند تشغيل المشغولات ذات القطر الكبير خارج المحور
  • تخضع مكونات الآلة الى عملية التلدين الحراري لإزالة الضغط الداخلي - دقة عالية وثبات طوال عمر الآلة
  • تغطية واقية مقواة – المحافظة على سلامة عمال التشغيل بدرجة عالية
  • تنوع كبير في التصاميم - التثبيت الهيدروليكي والتحكم الهيدروليكي في الظرف والغراب ومجموعة كبيرة من أطوال الدوران ومجموعة واسعة من الدعامات وألواح التثبيت.



أنظمة أدوات القطع الاوتوماتيكية
رأس المخرطة المسدسي بأدوات القطع المحوري مع محرك إدارة أدوات القطع الدوارة
عدد مواضع أدوات القطع 8
عدد مواضع أدوات القطع المدارة 8
قطر العمود (وفقًا لـ DIN 69880) ملم 50
القابض DIN 5482 B20x17
الحد الأقصى للمقطع العرضي للسكين ملم 32x25
قوة محرك إدارة أدوات القطع كيلو واط 6
الحد الأقصى لعزم الدوران ن. م. 36
الحد الأقصى للدوران دورة /دقيقة 3 400



المميزات

تجمع هذه الآلات بي ن مزايا الآلات التقليدية وآلات CNC. تعمل الآلة في الوضع اليدوي كمخرطة التقليدية ويتم التحكم فيها بواسطة دواليب يدوية وإذا لزم الأمر يمكن زيادة درجة التشغيل الاوتوماتيكي تدريجياً حتى التشغيل الكامل باستخدام الحاسب الآلي. وبالتالي يتم القيام بالعمليات التكنولوجية للتشغيل ببساطة عن طريق استخدام بيانات الدوران المدخلة والمحددة مسبقاً أو عن طريق البرمجة الاعتيادية.
لذلك تعتبر هذه الآلات مثالية للإنتاج بالقطعة والإنتاج المتسلسل بكميات صغيرة ومعالجة المشغولات ذات الأشكال الهندسية والمعقدة المصنوعة من المعدن والبلاستيك. تتوافق الدقة الهندسية للآلات مع معايير ISO 1708 و ISO 230-1.

  • أسطح توجيه انزلاقية مصبوبة – الحصول على دقة في تحديد الموضع حتى عند السرعة الدنيا
  • براغي كروية مجلخة وسابقة الإجهاد - دقة عالية في أبعاد المشغولة
  • قياس الشكل الهندسي للآلة باستخدام جهاز ليزر - ضبط دقيق للمعايير للمعلمات المحورية للآلة
  • التباين في اختيار أنظمة أدوات القطع اليدوية المختلفة. سرعة قطع ثابتة - جودة عالية للأسطح المشكّلة
  • معالجة المشغولات ذات الأشكال الهندسية والمعقدة المصنوعة من المعدن والبلاستيك
  • مجموعة واسعة من أنظمة التحكم

 الأولويات الرئيسية

  • آلة مثالية للمستخدم الذي ينتقل من نظام UHS التقليدي النظام CNC يتم التحكم فيها باستخدام الحاسب الآلي
  • تتطلب خدمة بسيطة
  • يمكن التشغيل في الوضع اليدوي والدوري والأوتوماتيكي
  • دعم برمجي للبرمجة الكنتورية وبرمجة DIN
  • تموضع المحور مباشرة باستخدام السيرفو موتور
  • إمكانية اختيار نطام التحكم SIEMENS ، FANUC ، HEIDENHAIN
  • إمكانية استخدام رأس أداة أوتوماتيكي بـ 8 مواضع مع محرك أداة دوار
  • مجموعة واسعة من التصميمات والملحقات – المثبتات الهيدروليكية وناقلات بقايا الإنتاج من الرقائق وحوامل قضبان الحفر والدعامات الثابتة والمتحركة وألواح التثبيت والخراطيش والظرف والغراب الهيدروليكي
